راهنمای جامع انواع کوپلر میلگرد + جدول مقایسه 9 مدل اصلی کوپلر

راهنمای جامع انواع کوپلر میلگرد +  جدول مقایسه 9 مدل اصلی کوپلر

از میلگرد یا آرماتور در صنعت ساخت‌وساز و پروژه‌های عمرانی مانند سدسازی، پل‌سازی، سازه‌های دریایی و غیره با هدف مسلح کردن بتن و افزایش پایداری و مقاومت کششی آن به وفور استفاده می‌شود. اما خود این آرماتورها نیازمند ابزارهایی است که آن‌ها را به یکدیگر متصل کند و شبکه‌ای پایدار به وجود آورد. یکی از این ابزارها کوپلر نامیده می‌شود. در این مقاله از مجله محک استیل انواع کوپلر میلگرد را نام برده‌ایم و هریک را جداگانه توضیح داده‌ایم. هم‌چنین اگر نمی‌دانید قیمت انواع کوپلر میلگرد چقدر است، با مطالعه راهنمای جامع انواع کوپلر میلگرد در مجله محک استیل به پاسخ این سوال خواهید رسید. با ما همراه باشید.

انواع کوپلر میلگرد

به لطف پیشرفت علم، تکنولوژی و تخصص در مهندسی عمران و ساخت‌وساز، امروزه دیگر مشکل اتصال میلگردها به هم در سازه‌های بتنی وجود ندارد. کوپلر از پرمصرف‌ترین ابزارهایی است که برای این هدف مورد استفاده قرار می‌گیرد؛ این قطعه مکانیکی که بوشنی شکل است، دو شاخه میلگرد را به هم وصل می‌کند. در جدول زیر انواع مهم کوپلر را به همراه کاربرد و مزایای هر یک مشاهده می‌کنید و هم‌چنین با مطالعه آن درباره قیمت انواع کوپلر میلگرد نیز اطلاعاتی به دست می‌آورید.

توضیحات تکمیلی درباره انواع کوپلر میلگرد

در ادامه راجع‌به انواع کوپلر میلگرد توضیحات بیشتری آورده‌ایم که با مطالعه آن می‌توانید درباره نوع کوپلری که می‌خواهید خریداری کنید، بهتر تصمیم بگیرید. ضمنا کارشناسان محک استیل آماده راهنمایی بیشتر در خصوص کوپلر و سایر ابزارآلات مورد نیاز صنایع فولاد هستند و می‌توانید با برقراری تماس، خریدی مطمئن را با محک استیل تجربه کنید.

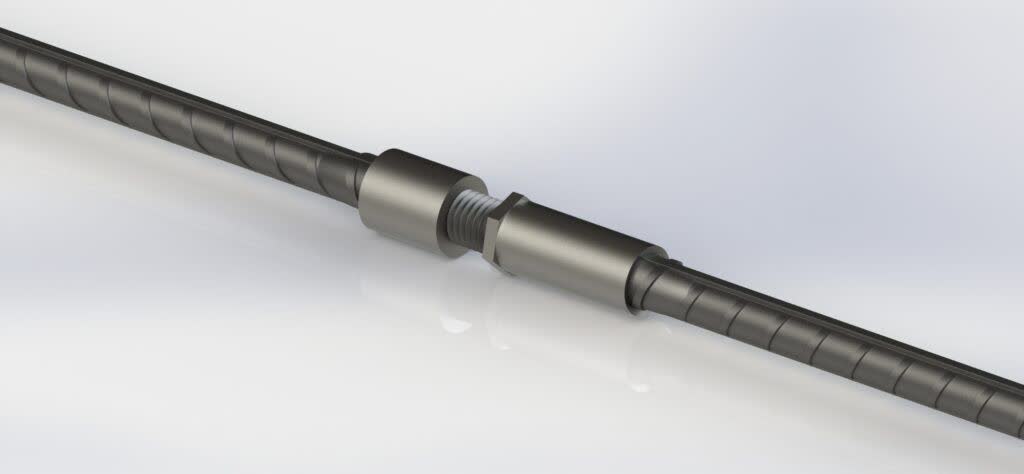

1- کوپلر استاندارد؛ یکی از گران‌ترین انواع کوپلر

اولین مدل از انواع کوپلر میلگرد، کوپلر استاندارد است. از آن‌جایی که رزوه داخلی این وسیله کاربردی از نوع راستگرد است، به کوپلر استاندارد «کوپلر رزوه راستگرد» هم می‌گویند. در صورتی که اندازه میلگردها یکسان باشد برای وصل کردن آن‌ها به هم کوپلر استاندارد بهترین گزینه است. اگر حداقل یکی از میلگردهای سازه بتنی مورد نظر امکان چرخیدن داشته باشد، کوپلر رزوه راستگرد را می‌توان برای تمام قسمت‌های آن استفاده کرد.

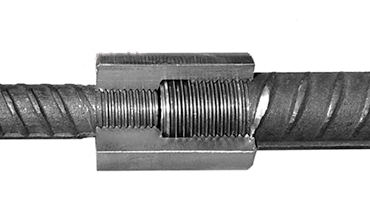

2- کوپلر چپ و راست

کوپلر چپ و راست تنها در صورتی که تمام میلگردها در جای خود کاملا ثابت باشد و امکان چرخش نداشته باشد، برای اتصال آن‌ها قابل استفاده است. یک سمت کوپلر با رزوه‌های راستگرد دارد و سمت دیگر را نیز کوپلرهایی پوشش می‌دهد که رزوه آن‌ها از نوع چپگرد است؛ این اتصال به نحوی صورت می‌گیرد که نهایتا رزوه‌های ایجاد شده در بخش انتهایی دو میلگرد، یکی راستگرد و دیگری چپگرد باشد. ضمن چرخاندن کوپلر چپ و راست، رزوه‌های میلگرد و کوپلر با هم درگیر شده و میلگردها با بسته شدن درون کوپلر، به هم متصل می‌شود و در جای خود محکم قرار می‌گیرد.

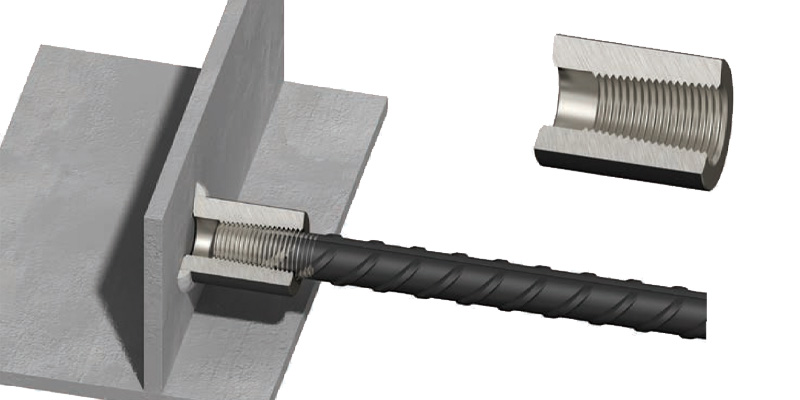

3- کوپلر جوشی

بعضی از انواع میلگردها مانند میلگرد استاندارد A3 که قابلیت جوشکاری بالایی ندارد، برای اتصال با سایر میلگردها یا صفحات فلزی، نیازمند کوپلر جوشی با جنس فولاد نرم است. از آن‌جایی که کوپلر جوشی از فلز نرم ساخته شده است، به حرارت زیادی در جوشکاری جهت اتصال آرماتور و سازه فلزی، نیاز ندارد. نحوه کاربرد کوپلر جوشی به این صورت است که ابتدا یک طرف میلگرد رزوه شده و با کوپلر پیچ می‌شود، سپس کوپلر که واسطی بیت میلگرد و سازه برای اتصال است، با حرارت معمولی به صفحه فلزی جوش داده می‌شود.

در وب‌سایت moment-solutions.com درباره کوپلر جوشی یا قابل جوش آمده است:

«کوپلر قابل جوش برای اتصال میله‌های تقویت‌کننده به اعضای فولادی سازه‌ای مانند صفحات، شمع‌ها، تیرها، ستون‌ها و غیره طراحی شده است. کوپلر معمولا با قوس الکتریکی به فولاد سازه در محوطه ساخت جوش داده می‌شود.»

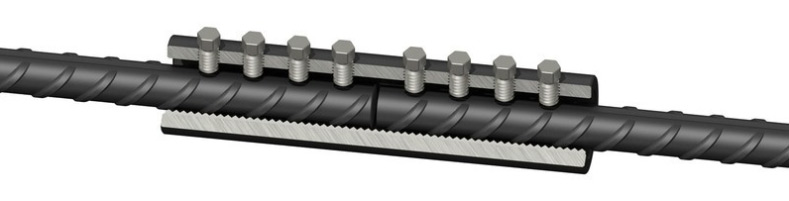

4- کوپلر پیچی؛ از انواع کوپلر میلگرد

کوپلر پیچی که برای اتصال یکپارچه میلگردها مورد استفاده قرار می‌گیرد و وصله‌ای مکانیکی محسوب می‌شود، به «کوپلر پیچی قفل‌شونده» هم معروف است و تنها برای اتصال میلگردهایی مناسب است که 20 سانتی‌متری هستند. ضمنا خوب است بدانید برای استفاده از کوپلر پیچی، به رزوه سر میلگرد یا چرخاندن میلگرد داخل کوپلر نیازی نیست. از کوپلر پیچی برای اتصال میلگرد در سازه‌های بتنی با صفحات و نقاط اتصال در ستون‌ها و تیرها استفاده می‌شود.

5- کوپلر گروتی

برای استفاده از کوپلر گروتی که از پرکاربردترین انواع کوپلر میلگرد است، دو قطعه وجود دارد؛ بخشی از قطعه اول، از سر یک طرف میلگرد خارج و رزوه‌کاری شده است و در بخش یا قطعه دوم، میلگرد داخل کوپلر است. بخش شیارخورده بتن روی کوپلر قرار داشته و آن را می‌پوشاند و سپس این دو قطعه، تحت فشار، کاملا روی یکدیگر قرار می‌گیرد. از کوپلر گروتی برای اتصال میلگرد و سازه در دیوار، ستون و تیر استفاده می‌شود.

6- کوپلر تبدیل؛ از انواع کوپلر میلگرد برای اتصال آرماتورها

در صورتی که بخواهید دو میلگرد با قطرهای غیر یکسان را به هم متصل کنید، کوپلر شما باید از نوع کوپلر تبدیل باشد. برای اتصال ابتدا آرماتوری که قطورتر است بسته شده و در ادامه، کوپلر تبدیل میان دو میلگرد قرار داد شده و سپس آن دو را به هم وصل می‌کند.

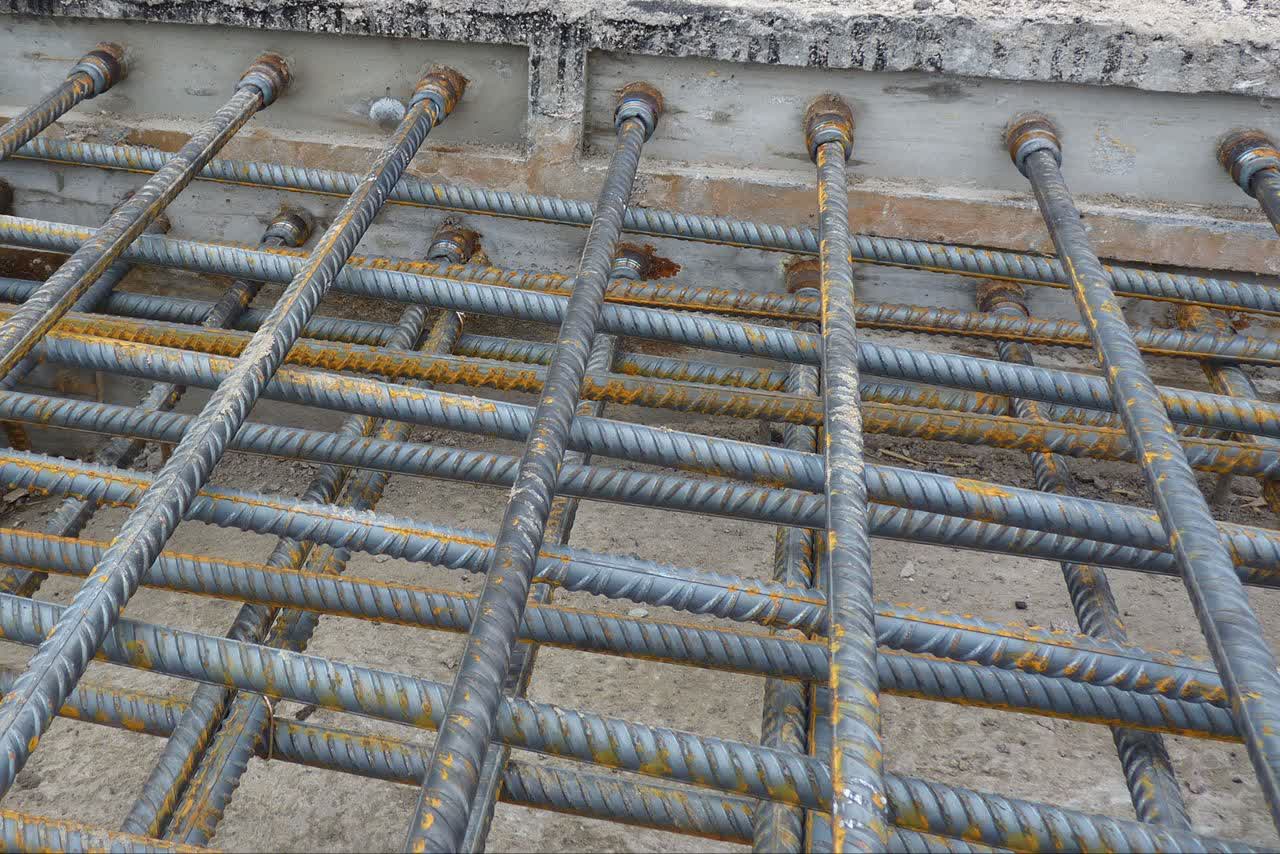

7- کوپلر انتهایی

از کوپلر انتهایی برای اتصال میلگردها در قسمت ستون، شمع و پی سازه‌های پایدار استفاده می‌شود تا از به کار بردن میلگردهای زیاد با مقاطع کوچک در بتن و کم‌تر شدن فضا جلوگیری شود. استفاده از کوپلر انتهایی در سازه‌هایی با میزان استحکام بالا که میلگردهای نود درجه دارد، کار را آسان‌تر می‌کند و سختی بتن‌ریزی را تا حدود 60 درصد پایین می‌آورد.

8- کوپلر غلاف فشاری

کوپلر غلاف فشاری که برای میلگردهای فشاری بتن مورد استفاده قرار می‌گیرد، به میلگردی با قطر 20 میلی‌متر و بیشتر که تحت فشار باری است، اتصال یافته و فشار را بین میلگردها به صورت یکنواخت تقسیم می‌کند تا از شکستن میلگردها جلوگیری شود. برای ساخت شبکه مش میلگرد از این نوع کوپلر استفاده می‌کنند.

9- کوپلر موقعیت

کوپلر موقعیت سه قسمت اصلی دارد؛ قسمت نر و ماده و مهره قفل‌کننده. این کوپلر برای موقعیت‌هایی مناسب است که دو میلگرد غیرمتحرک، به‌طور مجزا در دو بخش از سازه قرار داشته باشد.

قیمت انواع کوپلر میلگرد

قیمت انواع کوپلر میلگرد عمدتا به متریال ساخت این وصله‌های مکانیکی، نوع طراحی آن‌ها، روش تولید، مقاومت، طول عمر و هم‌چنین شرکت سازنده کوپلر بستگی دارد و ضمنا با توجه به قطر میلگرد (بر حسب میلی‌متر) متفاوت خواهد بود. در جدول ابتدای مطلب حدود قیمت انواع کوپلر میلگرد را آوردیم و همان‌طور که دیدید، برای استعلام قیمت بعضی از انواع کوپلر لازم است تماس بگیرید تا از نرخ روز آن مطلع شوید. هم‌چنین ذکر این نکته هم حائز اهمیت است که قیمت گفته‌شده برای بقیه مدل‌ها نیز دائما به‌روز می‌شود.

سخن پایانی محک استیل درباره انواع کوپلر میلگرد

در این مقاله راجع‌به انواع کوپلر میلگرد صحبت کردیم و کارایی هریک را توضیح دادیم. کوپلر برای اتصال میلگردها به هم استفاده شده و در بسیاری از موارد، کاربرد آن در پروژه‌های ساخت‌وساز و عمرانی، باعث کاهش تراکم میلگرد در بتن و صرفه‌جویی در زمان و هزینه‌ها می‌شود.

سوالات متداول

1. کوپلینگ میلگرد در ساختمان‌سازی به چه معناست؟

به استفاده از نوعی قطعه یا وصله مکانیکی به نام کوپلر در سازه‌های بتنی جهت اتصال محکم میلگردها به یکدیگر در بتن، روش کوپلینگ گفته می‌شود که جایگزین روش‌های سنتی این کار شده و کاهش هزینه‌های جانبی را به دنبال داشته است.

1. آیا می‌توان از کوپلر برای سازه‌های مرتفع هم استفاده کرد؟

بله. کوپلر به دلیل ویژگی‌هایی که دارد برای ایجاد اتصال بین میلگردها در انواع سازه‌ها از جمله سازه‌های مرتفع به‌راحتی قابل نصب و استفاده است.

1. از کوپلر در ساخت چه نوع دیوارهای دیافراگمی استفاده می‌شود؟

این ابزار مکانیکی پرمصرف برای ساخت دیوار دیافراگمی با طول 40 متر قابل استفاده است.

1. مزایای استفاده از کوپلر چیست؟

انواع کوپلر میلگرد برای اتصال این مقاطع فولادی داخل بتن، مزایای بی‌شماری دارد که از جمله آن می‌توان به کاهش تعداد میلگردها و به تبع کاهش هزینه‌ها، تسهیل روند میلگردگذاری داخل شبکه، تنوع بالا و مناسب برای هر نوع پروژه ساختمانی، بالا بردن سرعت عمل و پیشرفت پروژه و قابلیت نصب و اجرای آسان در اکثر مدل‌ها اشاره کرد.

1. قیمت انواع کوپلر میلگرد بیش از همه به چه چیزی وابسته است؟

قیمت کوپلر به عوامل مختلفی مانند مواد اولیه و روش تولید بستگی دارد، اما پس از انتخاب قطعی نوع کوپلر مورد نظر، قیمت آن معمولا با توجه به سایز (قطر) میلگردها بر حسب میلی‌متر تعیین می‌شود.

1. در صورتی که شرایط رزوه‌زنی مهیا نباشد، از کدام کوپلر جهت اتصال بهتر میلگردها در پروژه‌های بازسازی استفاده می‌شود؟

کوپلر پیچی.

1. کدام کوپلر فشار را بین میلگردها به صورت یکسان توزیع و از شکستن آن‌ها جلوگیری می‌کند؟

کوپلر غلاف فشاری.

1. آیا استفاده از کوپلر پایداری و مقاومت سازه را بالا می‌برد؟

بله. کوپلر به واسطه ایجاد اتصال مکانیکی قوی‌تر نسبت به روش‌های وصله‌گذاری سنتی، انتقال بار و فشار را به‌صورت یکنواخت‌تری بین میلگردها انجام داده و این مورد روی استحکام بیشتر سازه‌هایی که تحت فشار دینامیکی قرار دارد یا در مناطق لرزه‌خیز ساخته شده است، موثر خواهد بود.
