جدول وزن ناودانی سبک و سنگین + فرمول محاسبه و جدول اشتال
وزن ناودانی معیار مهمی برای تعیین هزینه تمام شده پروژه شما است و نقش مهمی در محاسبات مهندسی و اندازهگیری تحمل بار سازه دارد. بنابراین مغایرت میان وزن واقعی ناودانی و مقادیر اسمی میتواند تفاوت چشمگیری در برآورد هزینهها و ضریب ایمنی ساختمان ایجاد کند. در این راهنمای کاربردی از محک استیل، علاوهبر دسترسی به جدول کامل وزن انواع ناودانی سبک و سنگین و جدول استاندارد اشتال، فرمولهای محاسبه وزن ناودانی را در اختیارتان قرار دادهایم تا پیش از خرید یا بارگیری، محاسبات دقیق انجام دهید.
جدول وزن انواع ناودانی سبک و سنگین
ناودانی سنگین معروف به ناودانی اروپایی یا UNP به دلیل ضخامت بالاتر، وزن بیشتری دارد و در سایزهای 40 تا 400 وارد بازار میشود. در مقابل، ناودانی سبک وزنی کمتر از استاندارد جدول اشتال دارد که بیشتر شامل نمونههای وارداتی روسی یا تولیدات برخی کارخانههای داخلی است. این مدل ناودانی به دلیل وزن کمتر، قیمت مناسبتری دارد و انتخابی کاربردی و اقتصادی برای مصارفی مثل نمای ساختمان به شمار میرود. در ادامه جدول وزنی انواع ناودانی سبک و سنگین را مشاهده خواهید کرد.

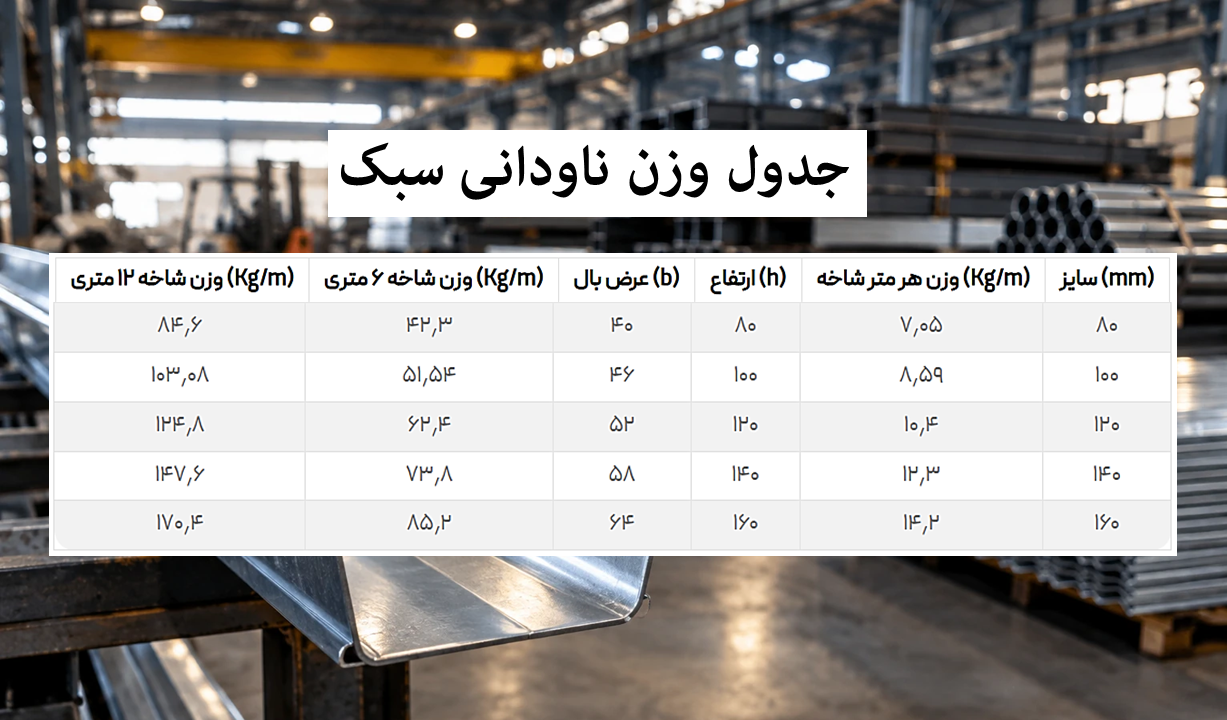

جدول وزن ناودانی های سبک
وزن ناودانی های سبک بر اساس سایز آنها مشخص میشود و به صورت کیلوگرم در هر متر طول محاسبه میگردد. مهندسان و طراحان ساختمانی از این دادههای وزنی برای محاسبه بار سازه، سنجش استحکام و انتخاب مصالح مناسب استفاده میکنند؛ البته در تمامی مراحل، رعایت استانداردها و دستورالعملهای فنی برای تضمین ایمنی سازه کاملاً ضروری است. در جدول وزن ناودانی سبک که در ادامه میبینید وزن ناودانی سایز 80 تا 160 به همراه وزن شاخه 6 متری و 12 متری را آوردهایم.

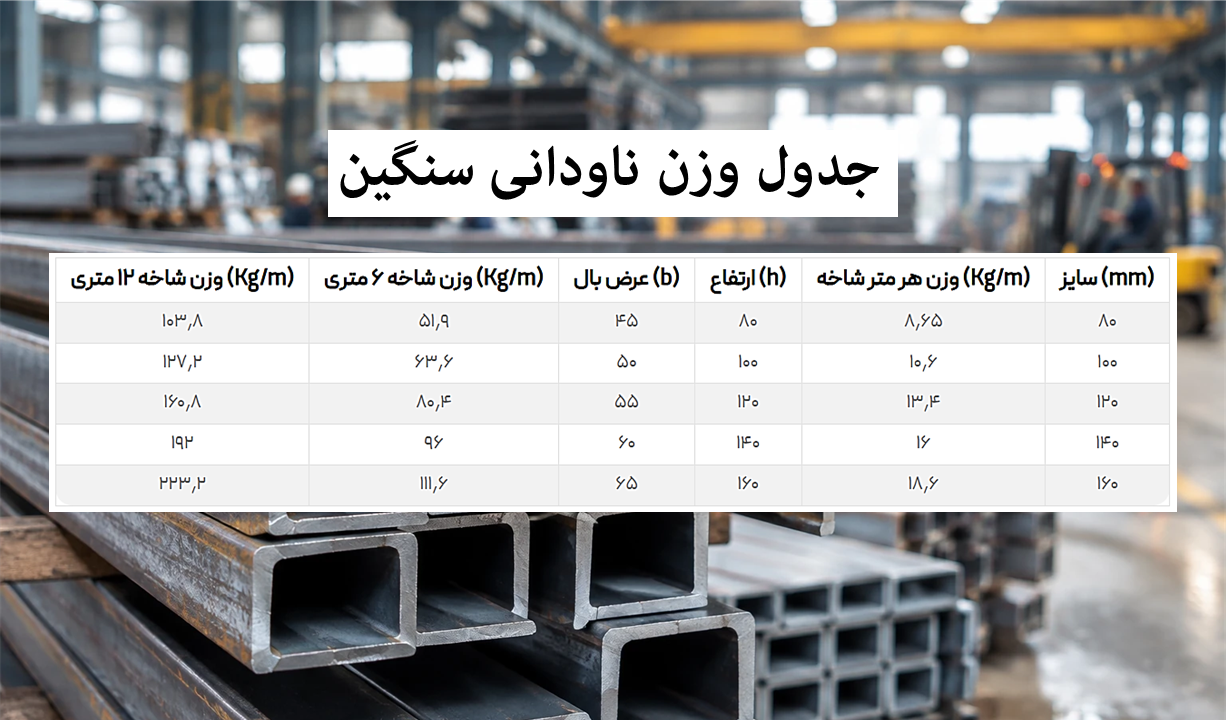

جدول وزن آهن آلات ناودانی سنگین
وزن ناودانی های سنگین نیز بر اساس سایز آنها مشخص میشود و واحد اندازهگیری آن کیلوگرم بر متر است. در جدول وزنی ناودانی، این مقاطع در سایزهای مختلف 80 تا 160 میلیمتر وجود دارد.
فرمول محاسبه وزن ناودانی
وزن ناودانی براساس طول و وزن یک متر از آن ناودانی یا همان وزن مخصوص ناودانی محاسبه میشود.
وزن ناودانی = طول ناودانی * وزن مخصوص ناودانی

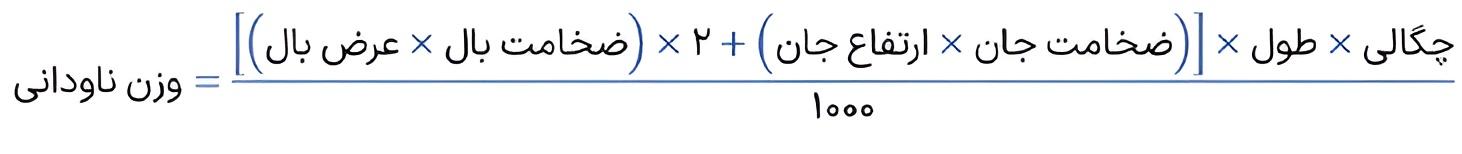

با این حال فرمول دیگری هم برای محاسبه وزن ناودانی وجود دارد که براساس چگالی و ضخامت و ارتفاع بال و جان ناودانی محاسبه میشود.
چگالی در این فرمول برابر با 7.86 است و طول ناودانی براساس متر (m) محاسبه میشود. همچنین ضخامت و ارتفاع جان براساس میلیمتر (mm) محاسبه میگردد.
وزن ناودانی در جدول اشتال
ناودانیهای استاندارد اروپایی اغلب در دو سری UPN (U-Profil Normal) از نوع بال شیبدار و UPEاز نوع بال موازی تولید میشوند. به دلیل تفاوت در شکل بالهای UPN و بالهای UPE، وزن و ابعاد این دو سری دقیقاً مثل هم نیست بنابراین هنگام بررسی جدول وزن اشتال توجه به سری مقطع (UPN یا UPE) ضروری است. در ادامه جدول اشتال ناودانی UPN و UPE را به تفکیک آوردهایم.

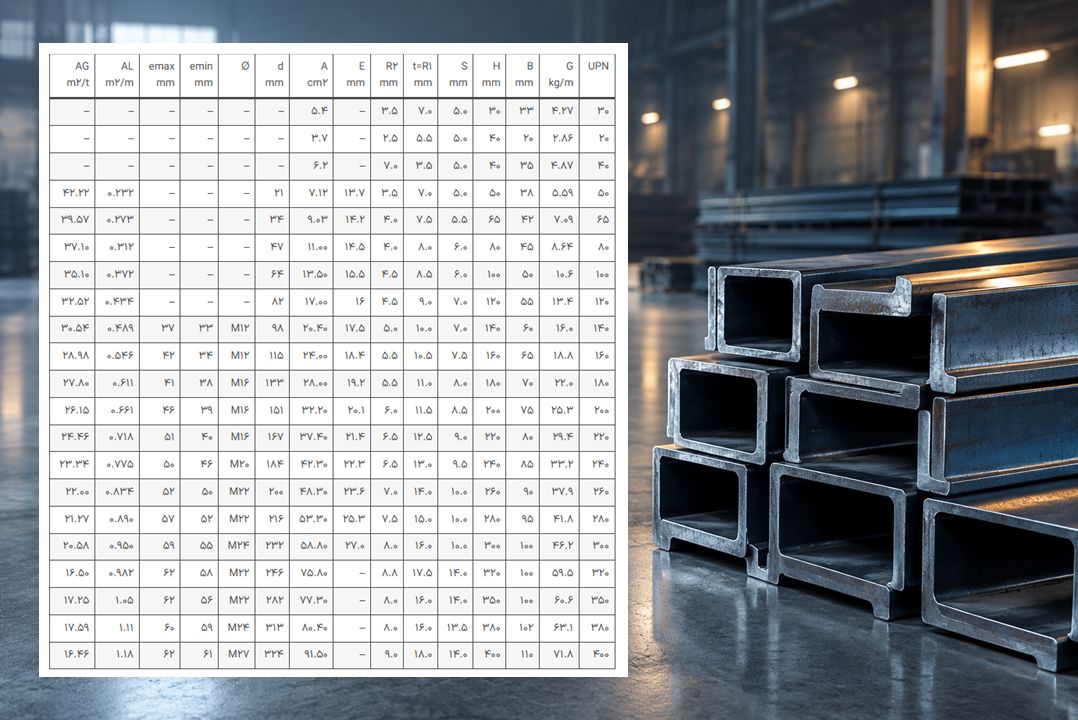

جدول اشتال ناودانی UPN

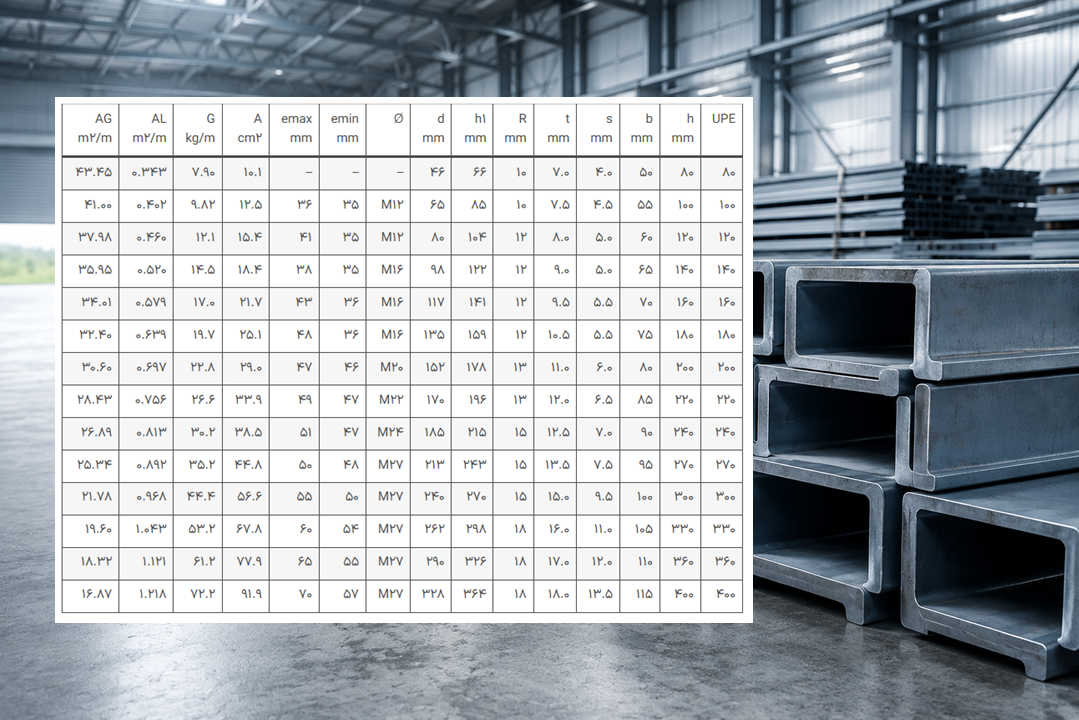

جدول اشتال ناودانی UPE

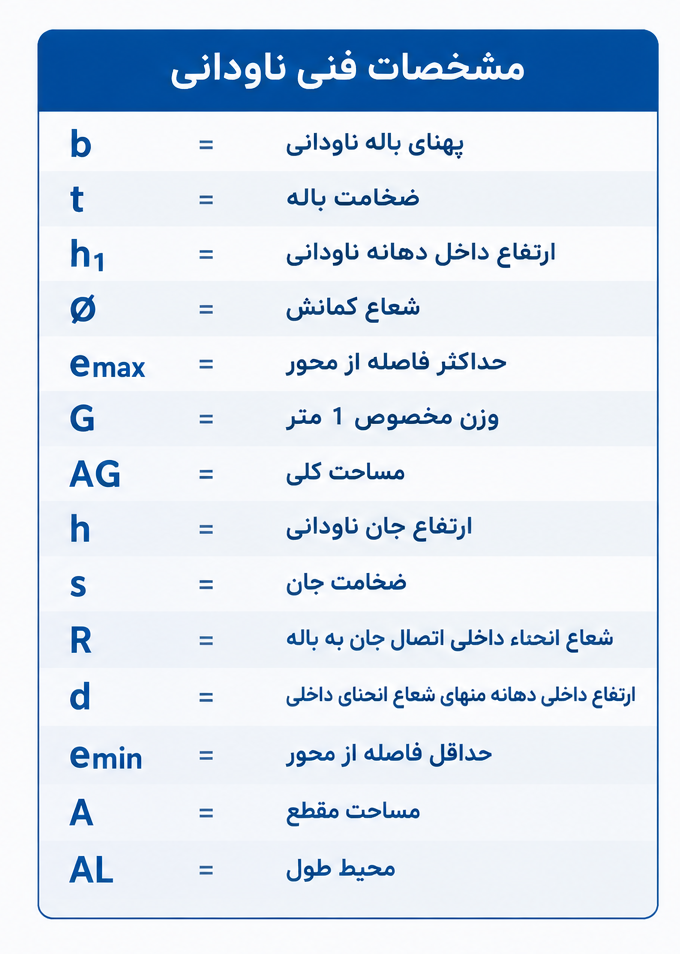

راهنمای خواندن جدول اشتال ناودانی
پیش از خواندن جدول اشتال ناودانی لازم است راهنمای آن را مطالعه کنید. به همین دلیل در این بخش راهنمای جدول اشتال ناودانی را آوردهایم.
سخن پایانی
در پایان توجه داشته باشید که جدول وزن ناودانی و فرمولهای محاسباتی زمانی ارزش واقعی خود را نشان میدهد که با بار تحویلی تطبیق داده شود. بنابراین هنگام خرید ناودانی، فقط به کد سایز یا ادعای فروشنده اکتفا نکنید؛ بلکه با ضرب وزن یک متر از ناودانی در طول شاخه و مقایسه آن با برگه باسکول، از انطباق بار با ضوابط اجرایی پروژه مطمئن شوید.
